静電塗布装置

自立型試作機 PDR-08型

自立型(PDR-08)

PDR-08 は試験研究、パイロット生産向けに開発された、自立型の静電塗布装置。20cm 角サイズまでの対象物に成膜でき、また精度の高い定積式(機械式)液送システムを装備しています。





標準仕様

型番 PDR-08
使用目的 研究開発、パイロット生産
製品サイズ 20㎝×20㎝
液剤補充 手動補充
液剤供給 定積式(機械式)
ノズル内径寸法 φ100~φ1000μm
出力電圧 1~15kV
装置寸法 W900×D800×H1800mm
設定方法 PLCタッチパネル
ユーティリティ 電源:AC100V15A
排気ダクト寸法 Φ75㎜
その他標準機能 ノズル観察カメラ、ステージヒーター
オプション ガス濃度検知




卓上型試作機 PDR-04型

卓上型(PDR-04)

PDR-04 は試験研究用に開発された、小型卓上型の静電塗布装置です。10cm 角サイズまでの対象物に成膜できます。

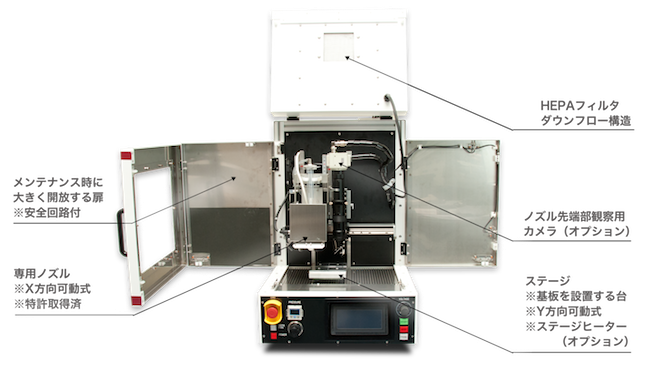

■内部構造

Micro Mist Coaterの特長

■標準仕様

型番 PDR-04
使用目的 研究開発
製品サイズ 10㎝×10㎝
液剤補充 手動補充
液剤供給 定圧式(エア圧力式)
ノズル内径寸法 φ100~φ1000μm
出力電圧 1~15kV
装置寸法 W400×D500×H620㎜
設定方法 PLCタッチパネル
ユーティリティ 電源:AC100V15A、Air:0.5MPa
排気ダクト寸法 Φ50㎜
オプション ノズル観察カメラ、ステージヒーター




■Micro Mist Coater PDR-04の概要説明(動画)


※動画を視聴できない場合は、PDFにてご確認ください。 PDR-04 概要(PDF 2.3MB)
