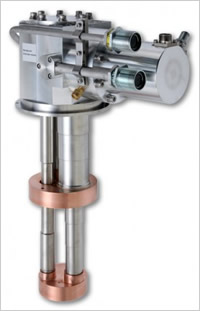

4K パルスチューブ RP-082B2

好評の1Wタイプに、低電圧仕様が加わりました。
世界No.1の納入実績を誇る4k-冷凍機に新たな機種が加わりました。
従来の4k-冷凍機と同様、幅広い用途への応用が可能です。

1W-4K パルスチューブ冷凍機

仕様

項目 4K パルスチューブ RP-082B2
型式 SRP-082B2-F70H SRP-082B2-F70LP
冷凍原理 2段式パルスチューブ冷凍機
到達温度(参考値) 3K以下
冷凍能力 45W以上 at 45K(50Hz/60Hz)
1.0W以上 at 4.2K(50Hz/60Hz)
冷却到達時間(参考値)
2nd ステージ 290K→4.2K
80分以内(50Hz/60Hz)
冷凍能力経時劣化量(10,000時間後) 10%
取付け方向 鉛直下向き

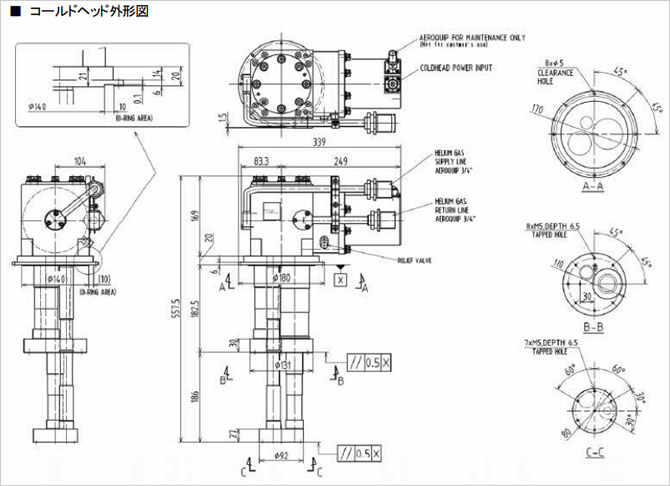

コールドヘッド
寸法
約 H:581×W:347×L:190
コールドヘッド
重量
約 26Kg
コンプレッサー
重量 100kg
電源電圧 AC 380, 400, 415V 3相 50Hz
AC 480V 3相 60Hz
AC 200V 3相 (50Hz / 60Hz)
消費電力 (定常時) 約 7.2KW /8.5KW (50Hz / 60Hz) 約 7.7KW/9.1KW ( 50Hz/60Hz)
電源コード 10m 5m
冷却方法 水冷
冷却水流量 6.8-9.8L/分 以下 6.8-9.8L/分 以下
冷却水水温 5℃~25℃ 5℃~25℃
冷却水水質 上水相当
コールドヘッド

納入範囲(標準構成)

RP-082B2 冷凍機ユニット

F-70LP/H 圧縮機ユニット

20mフレキシブルガスホース

20mコールドヘッドパワーケーブル

5m入力電源ケーブル

ガス充填治具、ガスホース接続用レンチキット

リモートタイプのバルブユニットに変更可能です。

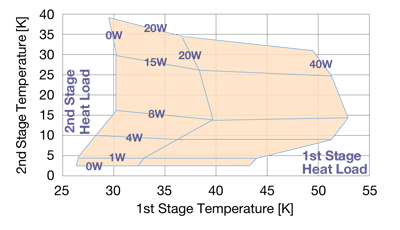

SRP-082B2 Pulse Tube Capacity Map(50Hz)

SRP-082B Pulse Tube Capacity Map(50Hz)

Capacity Mapは参考値です。

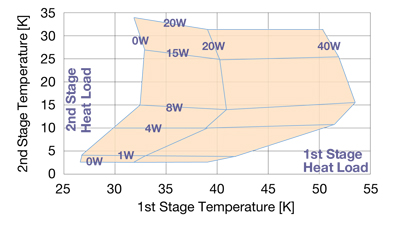

SRP-082B2 Pulse Tube Capacity Map(60Hz)

SRP-082B Pulse Tube Capacity Map(60Hz)

Capacity Mapは参考値です。
