極低温冷凍機/クライオスタット 4K GM-JT冷凍機
コールドヘッド/パルプユニット分離型

好評の1Wタイプに、コールドヘッド/パルプユニット分離型が加わりました
世界NO.1の納入実績を誇る4K-冷凍機に新たな機種が加わりました。
従来の4K-冷凍機と同様、幅広い用途への応用が可能です。

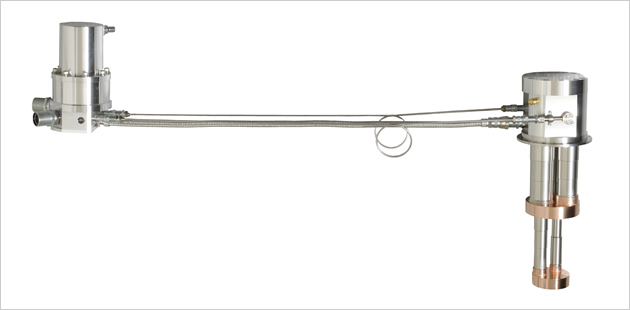

4K パルスチューブ RP-082B2S

↓この図は右から左へスクロール可能です

仕様

項目4K パルスチューブ RP-082B2S
型式SRP-082B2S-F70HSRP-082B2S-F70LP
冷凍原理2段式パルスチューブ冷凍機/連結管1000mm
住友重機械工業株式会社出願特許 第3895516号
到達温度(参考値)3K以下
冷凍能力35W@45K(50Hz/60Hz)
0.9W@4.2K(50Hz/60Hz)
冷却到達時間(参考値)
2nd ステージ 290K→4.2K
90分以内(50Hz/60Hz)
冷凍能力経時劣化量(10,000時間後)10%
取付け方向鉛直下向き

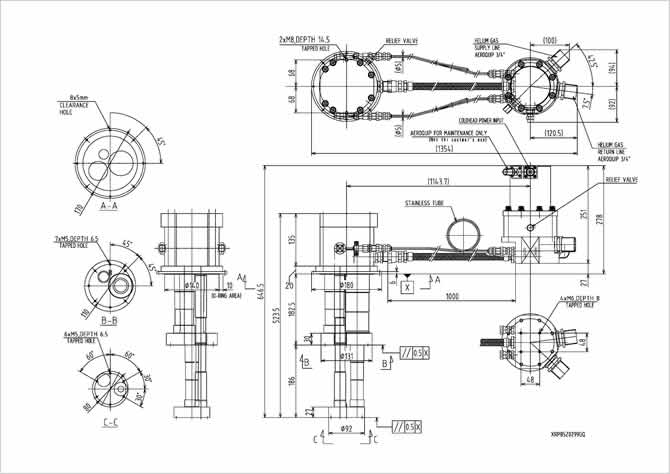

コールドヘッド
寸法
約 H:647×W:1354×L:180
コールドヘッド
重量
約 20Kg
モーターユニット
(ロータリーバルブユニット)
重量
約 10Kg
コンプレッサー
重量100kg
電源電圧AC380,400,415V 3相 50Hz
AC480V 3相 60Hz
AC200V 3相 (50Hz/60Hz)
消費電力 (定常時)約7.2KW/8.5KW(50Hz/60Hz)約7.7KW/9.1KW(50Hz/60Hz)
電源コード10m5m
冷却方法水冷
冷却水流量6.8-9.8L/分 以下6.8-9.8L/分 以下
冷却水水温5℃~25℃5℃~25℃
冷却水水質上水相当

納入範囲(標準構成)

RP-082B2S 冷凍機ユニット

F-70LP/H 圧縮機ユニット

20mフレキシブルガスホース

20mコールドヘッドパワーケーブル

5m入力電源ケーブル

ガス充填治具、ガスホース接続用レンチキット

RP-082B2S 冷凍機ユニット
